Органы управления и коммутации

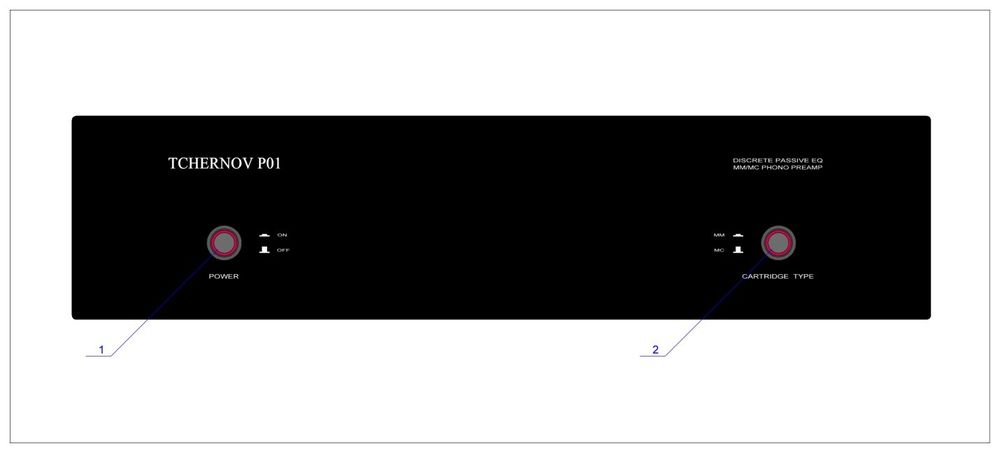

Внешний вид и органы управления передней панели усилителя-корректора TCHERNOV P01:

1 – кнопка включения (нажата – включено)
2 – кнопка выбора входа
(нажата – выбран вход звукоснимателя с подвижным магнитом ММ,
не нажата – звукоснимателя с подвижной катушкой МС)

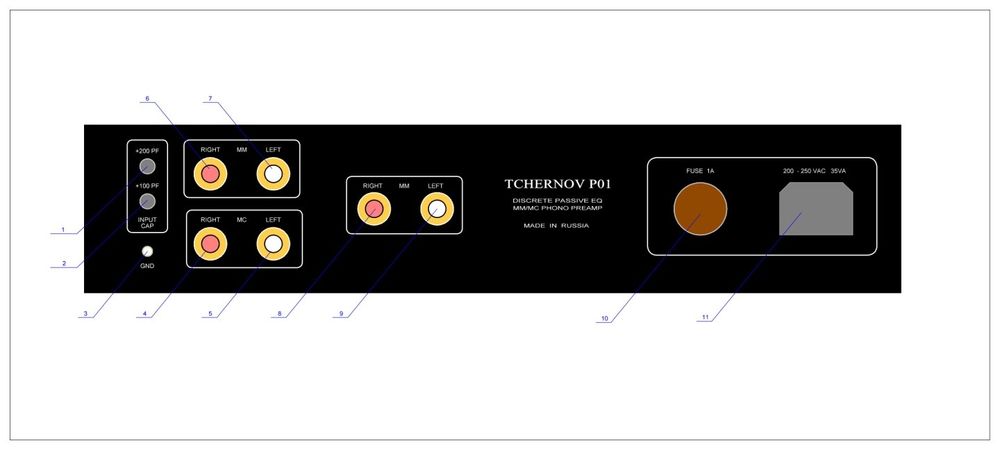

Внешний вид и органы управления задней панели усилителя-корректора TCHERNOV P01:

1 –тумблер подключения дополнительной емкости 200 пФ на входе ММ
2 –тумблер подключения дополнительной емкости 100 пФ на входе ММ
3 –клемма подключения корпуса проигрывателя и тонарма
4 –вход правого канала MC звукоснимателя
5 –вход левого канала MC звукоснимателя
6 –вход правого канала MM звукоснимателя
7 –вход левого канала MM звукоснимателя
8 –выход правого канала
9 –выход левого канала
10 –держатель предохранителя (1А)
11 –разъем подключения кабеля питания (С15)
